Sobald die Grundlage für eine Technik oder Theorie bekannt ist, ist es sehr wichtig, praktische Fälle zu sehen, damit unser Gehirn das, was es in realen Fällen sieht, mit dem in Verbindung bringen kann, was es über die Grundlagen weiß.
Im Fall von UML ist es sehr wichtig, bereits erstellte Diagramme zu sehen, um die unterschiedlichen Ansätze von Analysten und die Art und Weise, in der sie die verschiedenen verfügbaren Tools verwenden, zu erkennen. Verteilungsdiagramme können eine große Anzahl verschiedener Hardwaregeräte darstellen und unser Wissen besser erweitern, als einige praktische Fälle zu sehen.
Haushaltsgeräte
Dieser Fall ist sehr verbreitet. Wir können die Verteilung der Geräte unserer Geräte im Haushalt darstellen. Dank dieser Darstellung können wir veranschaulichen, wie ein Haussystem in ein komplexeres Modell einbezogen wird und wie es funktioniert.

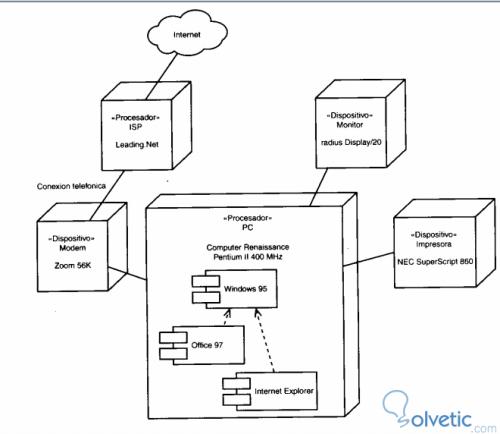

Sehen wir uns zuerst das Diagramm an und erklären dann die Punkte, die sich von dem unterscheiden, was wir bemerken können:
Wir sehen einen zentralen Knoten im Diagramm, dies stellt den Personal Computer dar. Wir stellen fest, dass es sich um einen prozessortypischen Knoten handelt, dh er führt Berechnungen und Verarbeitungen durch und enthält einige Komponenten, z. B. das Betriebssystem und die verschiedenen darin enthaltenen Programme.
Um den zentralen Knoten herum sehen wir einige weitere Knoten, insbesondere 3 Knoten des Gerätetyps und einen zusätzlichen Prozessorknoten , von den Geräten, die wir haben:
- Überwachen
- Drucker
- Modem
Diese Geräte sind für die Anzeige von Daten und Ergebnissen verantwortlich und dienen der Kommunikation zwischen dem Prozessor und dem Endbenutzer.
Der letzte Prozessorknoten ist der ISP, dh der Internetprovider. Dieser Knoten hat seine eigenen Komponenten. Auf der Ebene unseres Heimcomputers sind wir jedoch nur daran interessiert zu wissen, dass es sich um einen Prozessor handelt.
Wir sehen, dass jeder Knoten mit dem zentralen Knoten verbunden ist, jedoch ist der Modemknoten, der mit dem ISP verbunden ist, der einzige, den wir als Telefonverbindung bezeichnen. Im Übrigen gehen wir davon aus, dass eine Verbindung über Kabel besteht Von Kabel ist jede Verbindung jedoch in diesem speziellen Fall nicht relevant.
Ethernet-Netzwerk
Im nächsten Fall haben wir als Struktur und Diagramm ein Ethernet-Netzwerk, diese Art von Netzwerken, wir sehen, dass Computer oder PCs über ein Kabel und ein Gerät namens T-Connector mit dem Netzwerk verbunden sind, wir haben auch ein anderes Gerät namens Repeater, das dafür verantwortlich ist um das Signal so zu verstärken, dass es sich nicht mit der Entfernung verschlechtert.

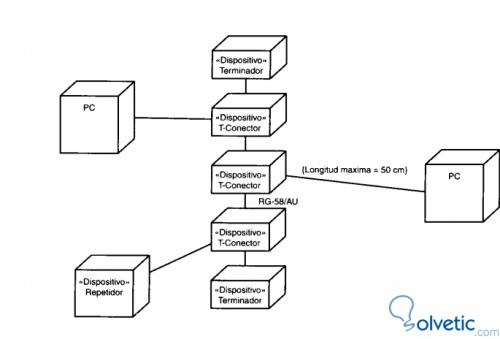

Sehen wir uns das folgende Diagramm an:
Wenn wir uns das vorige Beispiel ansehen und mit ihm vergleichen, wissen wir, dass der PC-Knoten ein Prozessorknoten ist. In diesem Fall sind wir jedoch nicht interessiert, da er nicht aktiv am Netzwerkprozess beteiligt ist. Er stellt lediglich eine Verbindung zu ihm her, seine Teilnahme funktioniert jedoch nicht Am anderen Ende befinden sich die Netzwerkgeräte wie der T-Connector, die Abschlusswiderstände und ein Repeater, der für die Verstärkung des Signals verantwortlich ist.
Wie wir in diesem Tutorial sehen konnten, können wir sehr unterschiedliche Verteilungen mit demselben Diagrammtyp darstellen. Wir müssen es nur auf unsere Entwicklungen anwenden, um eine genauere Vorstellung von der Kommunikation zwischen den verschiedenen physischen Geräten zu erhalten, aus denen es besteht.
